军用箱五金 vs 民用五金：不是“好一点”，是体系性差距
军用装备箱、武器运输箱、野外指挥箱——这些箱子上用的搭扣、合页、锁具，和你家工具箱上的五金件，有什么区别？
答案是：区别大到不在同一个量级。
一个军用箱的五金件，要经历极寒、高温、盐雾、振动、冲击、反复开合……任何一个环节出问题，影响的不是“箱子打不开”这么简单，而是装备安全、任务执行，甚至人员生命。
军用箱五金件的标准，到底高到什么程度？
纳汇作为已经取得军工资质的箱体五金供应商，又是怎么做到的？
军用标准 vs 民用标准：不是“好一点”，是体系性差距
军用箱五金件的设计依据不是“客户喜欢什么”，而是“标准规定了什么”。在项目启动阶段，就必须梳理适用的GJB（国军标）标准清单，将每一项试验的量级和持续时间转化为设计输入。

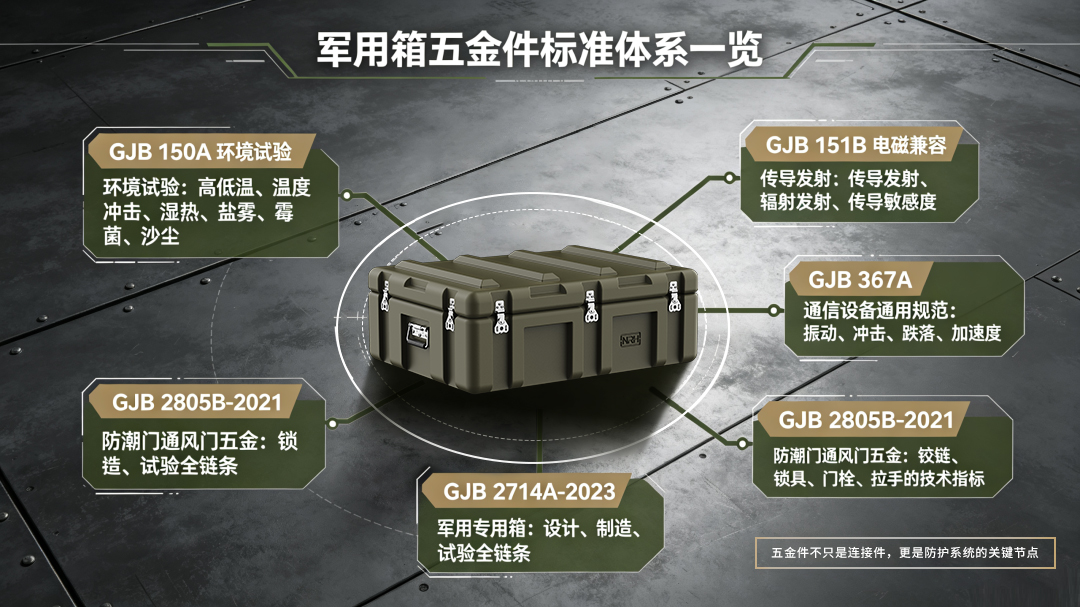

以下是军用箱五金件涉及的核心标准体系：
| 标准编号 | 覆盖领域 | 核心要求 |
|---|---|---|
| GJB 150A | 环境试验 | 高低温、温度冲击、湿热、盐雾、霉菌、沙尘 |
| GJB 151B | 电磁兼容 | 传导发射、辐射发射、传导敏感度 |
| GJB 367A | 通信设备通用规范 | 振动、冲击、跌落、加速度 |
| GJB 2805B-2021 | 防潮门通风门五金 | 铰链、锁具、门栓、拉手的技术指标 |
| GJB 2714A-2023 | 军用专用箱 | 设计、制造、试验全链条 |
（来源：公开GJB标准体系）
这些标准加在一起，构成了一个远超民用的技术门槛。具体到五金件，有5个维度的差距最为显著。
5个维度，看懂军用五金件的技术门槛
1. 材质选择：不是“不锈钢”就行，要看场景
民用场景：304不锈钢是主流，约18%铬+约9%镍，大多数环境够用。
军用场景：根据GJB 2805B-2021，五金配件按环境等级差异化选型——内陆干燥区域可选用304不锈钢，海岛、舰船舱室等高盐雾工况统一使用316L不锈钢锻打件。

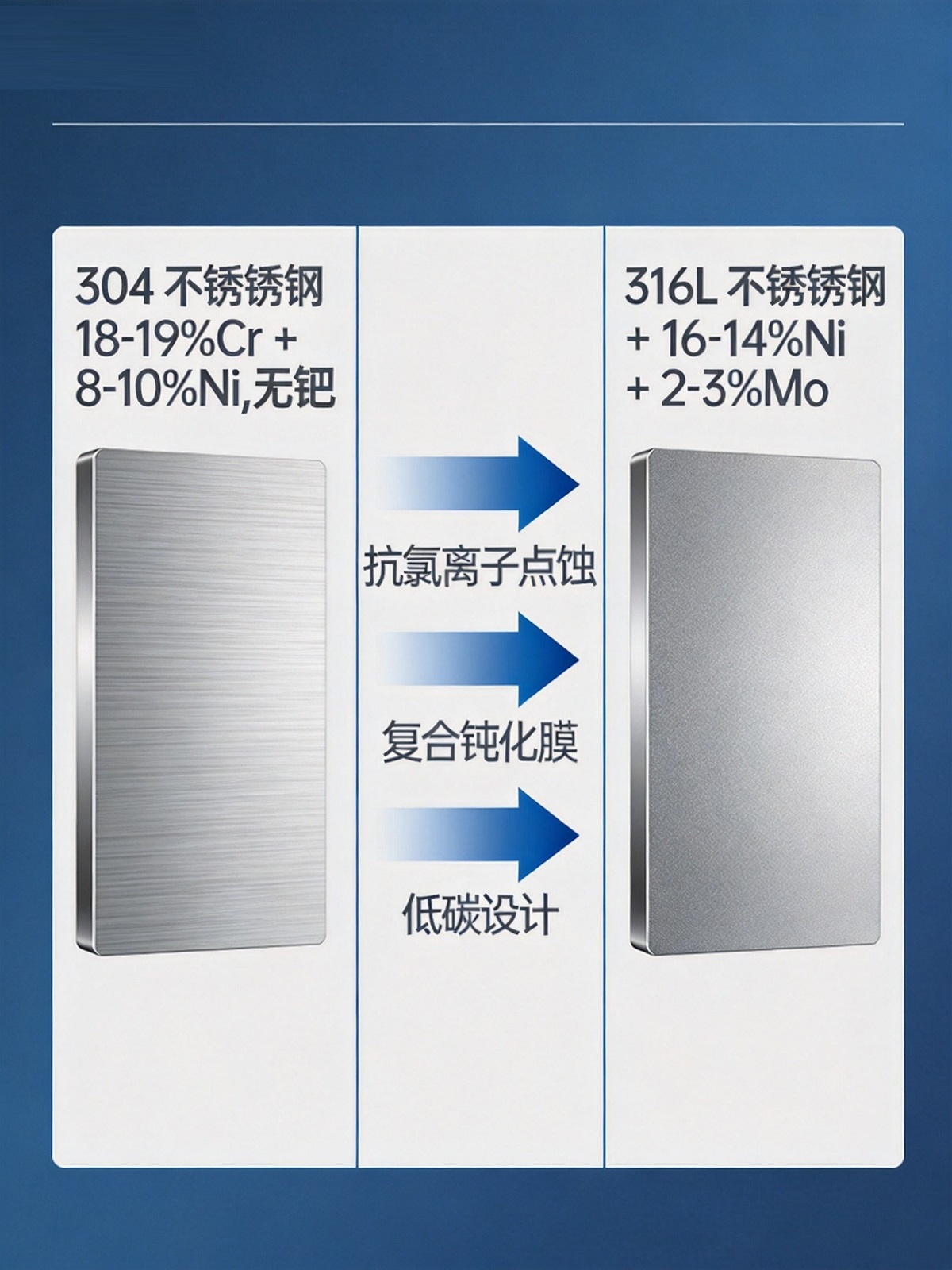

316L比304强在哪？核心是钼元素（来源：材料学原理）：
| 材质 | 成分 | 钼含量 |
|---|---|---|
| 304 | 18-19%Cr + 8-10%Ni | 无 |
| 316L | 16-18%Cr + 10-14%Ni | 2-3% Mo |
钼元素的作用机制：
抗氯离子点蚀：氯离子半径小、活性高，易穿透钝化膜。钼能在钝化膜破损处促进富铬、富钼氧化物的形成，推动二次钝化修复，抑制点蚀发生（来源：《耐高温腐蚀不锈钢研究进展》）
复合钝化膜：形成Cr-Mo-O复合钝化膜，孔隙率更低，阻挡腐蚀介质渗透（来源：不锈钢反应釜耐蚀机理分析）
低碳设计：316L碳含量≤0.03%，避免焊接时碳化铬析出导致晶间腐蚀
结论：在军用高盐雾场景，316L的服役寿命显著优于304，是海岛、舰船环境的首选材质。
2. 盐雾测试：48小时只是起点，还要看评级等级
民用场景：搭扣通过48-72小时NSS，说“合格”。
军用场景：GJB 150A盐雾试验（Method 509.7）要求更严格：
测试条件（来源：ISO 9227 / GB/T 10125-2021）：
盐溶液：5%±1% NaCl
温度：35℃±2℃
pH值：6.5-7.2（NSS）/ 3.1-3.3（AASS）
沉降率：1.0-2.0 mL/(80cm²·h)
持续时间：军用要求48-96小时起步
但光看时间不够，还要看评级。盐雾测试后的评级依据ISO 10289 / GB/T 6461，采用双重评级体系：
| 评级类型 | 评什么 | 分级 |
|---|---|---|
| Rp保护评级 | 基材腐蚀（红锈）面积占比 | 0-10级，10级最优 |
| RA外观评级 | 涂层破坏（变色/起泡/剥落）面积+缺陷类型 | 0-10级+缺陷代号 |
Rp保护评级对照表（来源：ISO 10289:1999）：
| Rp等级 | 基材腐蚀面积占比 |
|---|---|
| 10级 | 无缺陷（0%） |
| 9级 | 0 < A ≤ 0.1% |
| 8级 | 0.1% < A ≤ 0.25% |
| 7级 | 0.25% < A ≤ 0.5% |
| 6级 | 0.5% < A ≤ 1.0% |
| 5级 | 1.0% < A ≤ 2.5% |
| 4级 | 2.5% < A ≤ 5.0% |
| 3级 | 5.0% < A ≤ 10% |
| 2级 | 10% < A ≤ 25% |
| 1级 | 25% < A ≤ 50% |
| 0级 | A > 50% |
关键认知：盐雾时间和评级是两个概念。同样48小时NSS，工艺差的可能只到5级，优质涂层可达10级。军用要求的是“时间+等级”双达标。
3. 机械性能：振动、冲击、跌落，一个都不能少
军用箱体在运输、空投、战场机动中承受的力学环境，远超民用场景。
GJB 367A对军用箱体的机械性能要求包括：
振动试验：模拟运输车辆、直升机、舰船的振动环境
冲击试验：模拟空投着陆、紧急制动等冲击载荷
跌落试验：从指定高度跌落，箱体和五金件不能失效
对五金件的要求：
搭扣：在冲击载荷下不能自动弹开，锁紧力不能衰减
合页：反复启闭后不能松动、变形
拉手：承受动态载荷时不能断裂
这意味着五金件不只是“能用”，还要在极端力学环境下“可靠”。
4. 密封性能：防潮、防尘、防水，三防一体
军用箱体经常需要在高湿、多尘、暴雨等恶劣环境中使用，密封性能直接影响内部设备的安全。
GJB 2805B-2021对防潮门五金件的密封要求：
密封胶条：压缩永久变形≤20%
门栓：最小直径≥25mm，确保压紧力
铰链：万次启闭后无变形、异响、松动
对搭扣的要求：
锁紧后要能持续提供稳定的压紧力
不能因温度变化、振动而松动
长期启闭后锁紧力不能明显衰减
这就是为什么军用搭扣的结构设计比民用复杂得多——不是简单的“扣上就行”，而是要“扣紧、锁死、不松动”。
5. 电磁兼容：看不见，但同样关键
军用箱体内部往往是精密电子设备，五金件如果屏蔽性能不好，会成为电磁泄漏的通道。
GJB 151B对军用设备的电磁兼容性有严格要求，箱体和五金件需要配合实现电磁屏蔽。
对五金件的要求：
导电性：搭扣、合页等金属件要能保证箱体整体的导电连续性
接触电阻：搭接面的接触电阻要控制在一定范围内
表面处理：不能因为镀层绝缘导致电磁屏蔽失效
这一点在民用场景几乎不考虑，但在军用场景是硬性指标。
纳汇是怎么做到的？
说完标准，回到现实。纳汇作为一家从1996年做起来的五金厂，能在军用配套领域站稳脚跟，靠的不是喊口号，而是几件实打实的事。
第一，材质选型有数据支撑。纳汇的316不锈钢搭扣通过96小时NSS测试，304不锈钢搭扣通过72小时NSS测试，并且可根据需求定做满足240小时酸性盐雾测试要求的产品，这些数据不是拍脑袋定的，是实打实测出来的。
第二，军工资质齐全。纳汇已取得相关军工资质，经营范围明确包含“军工箱配件”。这意味着纳汇不是“能做”，而是“有资格做”。
第三，技术储备在跟进。从公开的专利信息看，纳汇在军用五金方向有持续投入：
军用折叠重载脚轮（专利2026-02-24，应用于导弹运输架）
军用阻尼缓冲提手（专利2026-06-09）
军用双锁定密码锁扣（专利2026-06-09）
可保险锁定的特种扁嘴搭扣（专利2026-05-29）
这些专利目前是技术储备，但说明纳汇在军用场景的技术方向上是清醒的。
第四，产能和交付能力。1000+规格常备库存、2000+种类、3000+款式。军用配套对交付周期要求严格，没有产能和库存支撑，再好的技术也落不了地。
写在最后
军用箱五金件的门槛，不在某一个参数，而在系统性的质量控制——从材质选型、表面处理、机械性能到密封、电磁兼容，每一个环节都不能有短板。
纳汇能在这个领域站稳，不是因为“便宜”或“关系好”，而是因为能在标准、数据、资质、产能这几个维度上，同时满足要求。
工业品的竞争，到最后拼的不是谁喊得响，而是谁能把每一个细节做到位。
